城市轨道交通车站应急处理实训系统

[产品分类]：城市轨道交通地铁实训: [规格型号]：TW-CGT08
[产品价格]：询价: [参数下载]：无
[联系电话]：021-55884002: [QQ]：; [微信]：
已有 10750 人关注该产品

产品详情

城市轨道交通车站应急处理实训系统

一、项目概况

1、系统概述

系统按照地铁车站场景及相关工作岗位职责为蓝本，采用三维模型等技术，构建完整的三维虚拟车站，同时虚拟相关岗位作业人员及列车，通过教员集中管理，学员可在虚拟环境下，实现培训行车调度人员、行车值班员、站务员、值班站长、客运值班员及车站其他岗位工作人员等在车站在非常正常情况下及应急情况下各岗位之间的协作与配合，共同完成车站应急处置任务。

2、培训岗位

车站应急演练实训可培训以下岗位：

行车调度人员

车站值班站长

行车值班员

站务员

车站各岗位人员

3、培训预案清单

可培训应急预案应包括：

车站大面积停电现场处置预案

车站毒气现场处置预案

车站火灾现场处置预案

车站可疑物品现场处置预案

地震现场处置预案

接触网大面积停电处置预案

电扶梯摔人现场处置预案

突发治安事件现场处置预案

站台落物掉人现场处置预案

车站大客流应急处置预案

车站清客作业预案

4、系统组成

车站应急处理系统由教员管理系统、三维车站虚拟环境组成。

教员管理系统：主要实现对培训人员信息管理、课程管理、角色分组管理、培训角色分配、终端监视、成绩管理等功能；

三维车站虚拟环境：整个车站站厅、站台、出入口等环境按车站布局，且车站各设备也可进行控制操作；虚拟人物；虚拟事件环境；提供培训角色操作设备、岗位间相互交互解决相关事件；记录操作过程；提供培训模式操作引导显示功能；

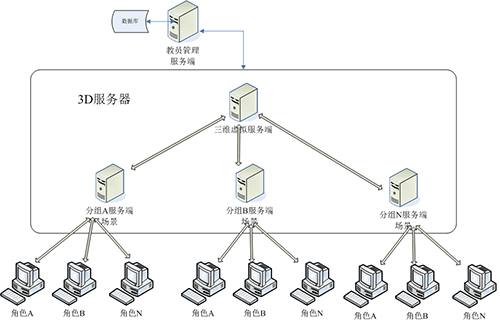

5、系统组成框图

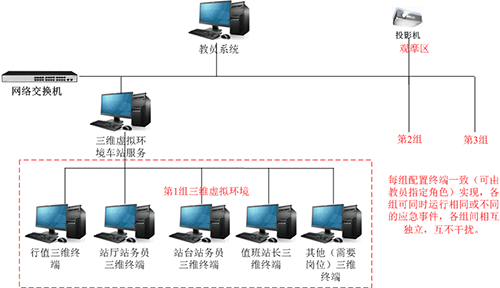

6、系统通迅框图

二、培训功能

1、系统功能

分组管理功能

角色分配与指定

全三维视角操作功能

培训考核功能

培训引导功能

多岗位标准化协作功能

虚拟响应功能

2、分组管理功能

通过教员管理系统进行分组培训功能，可将培训环境按事件分为不同的小组，各组间相互独立，互不干扰。同组内各角色被分配到同一场景，由三维虚拟环境生成相对应的可操作人物，按应急事件流程进行互动操作，实现应急事件处置，仿真真实环境交互及操作流程。

3、角色分配与指定功能

各分组角色由教员管理系统动态分配，培训终端通过帐号登录实现角色自动绑定，各培训人员可在同一物理位置可享受各种不同角色分配，实现培训的多变性，真正培训受训人员在各种应急情况下的应急处置能力。

4、全三维视角操作功能

系统按车站布局全三维建模实现虚拟环境，根据教员系统分配角色、任务，培训人员在虚拟环境中通过视角操作完成各自角色扮演，任务的操作以实现交互式演练。演练过程分为学习模式、考核模式

5、培训考核功能

在考核模式时，系统会自动关闭培训引导功能，培训人员根据自己角色进行标准流程进行相关操作，系统会自动记录操作步骤及操作内容，在应急事故处理完成后，对该学员操作的过程进行自动评判，并记录其运算成绩

6、培训引导功能

在学习模式时，系统会根据教员系统分配的角色、任务生成自己角色的培训引导内容，并依次在提示窗口提示当前任务及相关步骤，当完成当前步骤后会自动弹出新步骤，学员根据引导步骤可实现自行培训演练

7、多岗位标准化协作功能

各培训终端根据自己所扮演的角色进行教员分配的应急事件进行相关操作，各岗位角色之间采用标准联控用语进行对话，对话过程会自动记入操作步骤，并可计入评判系统。

8、虚拟响应功能

在多岗位联合演练过程时，不仅是车站值班站长、行车值班员、站务员参与应急处理工作，还需要其他岗位人员与车站人员进行交互，系统将其他岗位人员虚拟为后台机器人，在需要交互时自动触发，并自动完成相应的动作，实现与当前培训的角色进行交互。

三、系统功能

1、教员系统

教员管理系统主要完成对学员任务的下发、信息管理及操作记录的查询。具备以下管理功能：

1、控制管理：包含终端监控和终端管理。

2、分组管理：可进行分组管理，可根据不同组发布不同的培训任务。

3、业务管理：包含任务管理、成绩查询及管理。

4、信息管理：包含学员管理和教员管理。

5、学员电脑统一开机、关机、重启。

2、三维车站虚拟系统

该系统主要是实现全三维模式演练车站应急事件，按岗位配置相关操作终端，具备以下管理功能：

1、分组响应功能：实时响应教员系统的分组管理功能，实现各终端自由动态分组。

2、三维车站虚拟环境及人物：包括全车站环境下的站台、站厅、工作人员、车站设备等；

3、角色分配功能：根据操作终端匹配教员分配角色，实现视角在三维环境下操作；

4、运行模式设置：可提供培训模式及考试模式；

5、运行过程记录：实时记录各操作终端操作的各个动作及事件；

6、操作过程评分：对各培训终端进行操作过程评分，并给出评分报表。

三、设备清单

序号	系统名称	设备名称	规格参数	数量	单位
1	教员系统	服务器	处理器：Intel Xeon Skylake-W 2.9GHz 内存：8G 硬盘：1TB×2 电源：500W 操作系统：Windows操作系统键盘鼠标：标准键盘鼠标	1	台
2		教员管理计算机	处理器：英特尔酷睿I5 内存：4G 硬盘：500G 显卡：独立显卡，显存1G 配套：标准键盘鼠标	1	台
3		教员管理显示器	屏幕尺寸：21.5英寸分辨率：1920×1080 接口：DVI×1 VGA×1 对比度：1000：1 响应速度：7ms 亮度：250cd/㎡	1	台
4		教员工作台	尺寸：1000×500×750mm 材质：钢木结构琴型台设计; 配套：1张座椅	1	套
5	学员系统	学员计算机	处理器：英特尔酷睿I5 内存：8G 硬盘：1TB硬盘显卡：GTX1060独立显卡，3GB显存，支持多显需求配套：标准键盘鼠标	15	台
6		学员显示器	屏幕尺寸：21.5英寸分辨率：1920×1080 接口：DVI×1 VGA×1 对比度：1000：1 响应速度：7ms 亮度：250cd/㎡	15	台
7		学员桌椅	尺寸：1000×500×750mm 材质：钢木结构琴型台设计; 配套：1张座椅	15	套
8	软件系统	三维交互式车站应急演练培训系统	按照地铁车站场景及相关工作岗位职责为蓝本，采用三维模型等技术，构建三个完整的三维虚拟车站，同时虚拟相关岗位作业人员及列车，通过教员集中管理，学员可在虚拟环境下，实现培训车站行车值班员、站务员、值班站长和客运值班员等岗位掌握车站在非常正常情况下的不同岗位之间的协作与配合，共同完成车站应急处置任务。	1	套
9	软件系统	教员管理软件	教员管理系统主要完成对学员任务的下发、信息管理及操作记录的查询。	1	套
10	其它	投影幕	幕布尺寸：120英寸显示区域：W=2360mm,H=1850mm 幕布比例：4:3 颜色：白色材质：玻珠类型：电动幕	1	付
11		投影机	投影画面尺寸：30-300英寸亮度：4000流明标准分辨率：1024×768dpi 对比度：15000:1 投影技术：3LCD 接口：HDMI×2，RJ45×1，RS-232C×1	1	台
12		投影机计算机	处理器：英特尔酷睿I5 内存：4G 硬盘：500G 显卡：独立显卡，显存1G 配套：标准键盘鼠标	1	台
13		网络交换机	产品类型：千兆以太网交换机应用层级：二层传输速率：10/100/1000Mbps 背板带宽：336Gbps 包转发率：78Mpps MAC地址表：16K 端口：48个10/100/1000Base-T，4个千兆SFP 输入电压：100V-240V 50/60Hz	1	台
14		42U网络机柜	尺寸：2000mm×600mm×1000mm 材质：冷轧钢板表面处理：脱脂喷塑门：前网门，后双开门颜色：黑色配置：固定板4块	1	个
15		线缆及综合布线	系统所用线缆、线槽、电源模块、配电箱、其它耗材及综合布线。满足整个实训系统布线需求。	1	项
