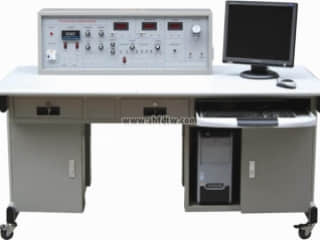

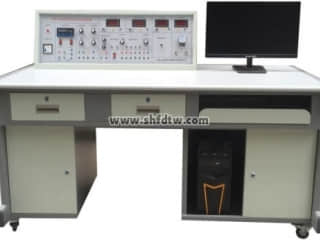

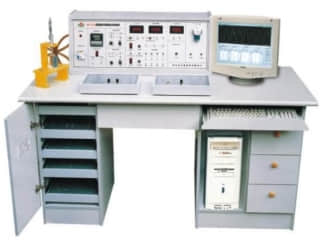

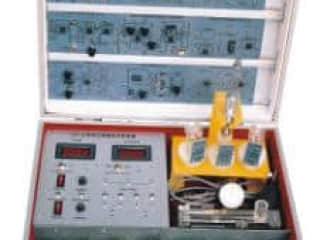

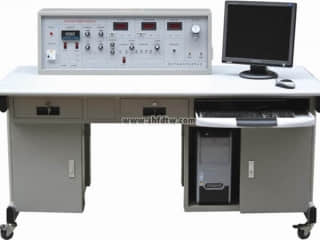

传感器实验箱实验台（箱）技术要求：
1、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
数字式频率/转速表：由四位数码管，2只发光管及频率/转速开关组成，频率表量程1KHz-500KHz，输入阻抗100KΩ，精度1%。
频率测量范围1-9999 Hz，转速测量范围1-9999rpm。
3、四组直流稳压电源：±15V、±5V，具有断电保护功能。
4、机械式压力表：0-40Kpa。
5、低频振荡器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
6、加热源：16V交流电源加热，温度控制范围0~150℃。
7、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
8、数据采集功能：数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。标准RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
主要技术参数：
|
输入电源 |
AC220V 50Hz |
直流电源 |
±5V —±15V |
|
稳压系数 |
±1% |
电压纹波 |
≤10mV |
|
非线性误差 |
≤5% |
测量精度 |
≤1% |
|
功耗 |
100VA |
输出电流 |
1A |
传感器种类及技术指标：
|
序号 |
实 验 模 块 |
传 感 器 名 称 |
量 程 |
精 度 |
|
1 |
电阻霍尔式传感器模块 |
电阻式传感器 |
± 2mm |
± 1.5% |
|
2 |
霍尔式传感器 |
≥ 2mm |
0.1% |
|
|
3 |
电容式传感器模块 |
电容式传感器 |
± 5mm |
± 2% |
|
4 |
电感式传感器模块 |
电感式传感器 |
± 5mm |
± 2% |
|
5 |
光电式传感器模块 |
光电式传感器 |
0-2400转/分 |
≤ 1.5% |
|
6 |
涡流式传感器模块 |
涡流式传感器 |
≥ 2mm |
± 3% |
|
7 |
温度式传感器模块 |
温度式传感器 |
0-80℃ |
± 2% |
|
8 |
压电式加速度传感器模块 |
磁电式传感器 |
|
0 .5V/m |
|
9 |
低频振荡器模块 |
压电式加速度传器 |
1-30Hz |
± 2%/s |
|
10 |
差动放大器模块 |
涡流测速传感器 |
0-2400转/分 |
≤ 1.5% |
|
11 |
|
磁电测转速传感器 |
0-2400转/分 |
≤ 1.5% |
|
12 |
|
转速传感器 |
0-2400转/分 |
≤ 1.5% |
|
13 |
|
霍尔式传感器(直流激励) |
|
|
